Sprinkler ESFR K22 (320) - Modelo HL22 Reliable

Informação adicional

Segmento

Construção Civil

Fornecedor:

Categoria
SKU 8102

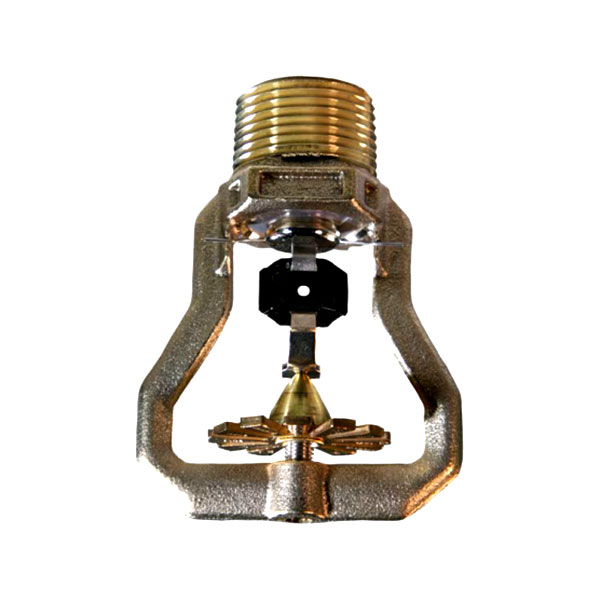

Sprinkler ESFR K22 (320) – Modelo HL22 Reliable

  • Sprinkler de resposta rápida (ESFR) Modelo HL22 da Reliable
  • Projetado para responder rapidamente a incêndios em expansão com um alto volume de descarga de água para extinguir incêndios no lugar de controlá-los
  • Listados pelo UL para conformidade com a UL 1767, tendo sido aprovados em testes de alto vão livre para armazenamento em porta-palete
Solicitar Orçamento
Baixar o catálogo

O sprinkler de resposta rápida (ESFR) Modelo HL22 da Reliable tem um fator K nominal de 22,4 (320 SI). Este sprinkler é projetado para responder rapidamente a incêndios em expansão com um alto volume de descarga de água para extinguir incêndios no lugar de controlá-los.

A FM Global classifica o Modelo HL22 como um sprinkler de resposta rápida para armazenamento ou uso geral, quando o sprinkler é utilizado de acordo com as Folhas de Dados de Prevenção de Perdas Patrimoniais da FM Global. O sprinkler Modelo HL22 utiliza um elemento de liga metálica com temperatura nominal de 165°F (74°C) ou 212°F (100°C).

Os sprinklers Modelo HL22 são listados pelo UL para conformidade com a UL 1767, tendo sido aprovados em testes de alto vão livre para armazenamento em porta-palete.

Aplicação

O sprinkler ESFR Modelo HL22 deve ser instalado de acordo com a norma NFPA 13 e as Folhas de Dados de Prevenção de Perdas 2-0 e 8-9 da FM, bem como com os requisitos de todas autoridades competentes. Consulte a Tabela 1 para obter informações sobre os critérios de projeto da NFPA e FM Global para o sprinkler Modelo HL22.

Tipo de sistema: Somente sistemas de tubulação molhada
Área máxima de cobertura: 100 ft2 (9,3 m2); áreas de cobertura maiores são possíveis em alguns casos
Área mínima de cobertura: 64 ft2 (5,8 m2)
Inclinação máxima do teto: 2/12 (9,5°)
Espaçamento máximo: 12 ft (3,7 m) para alturas de edifícios até 30 ft (9,1 m) e 10 ft (3,1 m) para alturas de edifícios maiores que 30 ft (9,1 m), exceto onde permitido de outra forma
Espaçamento mínimo: 8 ft (2,4 m)
Distância entre o defletor e as paredes: Pelo menos 4″ (102 mm) até as paredes e não mais que a metade da distância permitida entre sprinklers
Defletor até o topo do armazenamento: Pelo menos 36″ (914 mm)
Defletor até o teto: 6-18″ (152-457 mm), conforme a norma NFPA 13; 6-14″ (152-356 mm) quando utilizados os critérios para aplicações específicas listadas pelo UL para tetos até 48 ft (14,6 m)
Linha de centro da detecção térmica distância entre o elemento e o teto (somente FM): Máx.: 17″ (425 mm); mín.: 2″ (50 mm) com tetos lisos; mín.: 4″ (100 mm) com tetos não lisos
Um sprinkler, ou chuveiro automático, é um dispositivo que faz parte de um sistema de combate a incêndio. Ele é conectado a uma rede de tubulação e, quando a temperatura em um ambiente atinge um determinado nível, o sprinkler se abre, dispersando água e controlando o fogo.
Cada sprinkler possui um bulbo térmico ou um link fusível que se rompe quando a temperatura ao seu redor ultrapassa um limite pré-determinado. Ao se romper, o bulbo libera a água que está pressurizada na tubulação, iniciando o processo de extinção do incêndio.
Existem diversos tipos de sprinklers, classificados de acordo com a temperatura de ativação, padrão de descarga e outros fatores. A escolha do tipo de sprinkler depende das características do ambiente a ser protegido.
Os sistemas de sprinklers oferecem diversas vantagens, como:
  • Detecção e combate rápido ao fogo;
  • Proteção de vidas e patrimônio;
  • Redução de danos materiais;
  • Funcionamento automático;
  • Flexibilidade de instalação.
Os sprinklers são considerados um dos sistemas de combate a incêndio mais eficientes, pois atuam de forma rápida e localizada, controlando o fogo antes que ele se propague e cause grandes danos.
A obrigatoriedade de instalação de sprinklers varia de acordo com a legislação de cada país e com as normas técnicas aplicáveis a cada tipo de edificação. Em muitos casos, a instalação de sprinklers é exigida em edifícios comerciais, industriais e residenciais de grande porte.

Product details


O que é um sprinkler?
Um sprinkler, ou chuveiro automático, é um dispositivo que faz parte de um sistema de combate a incêndio. Ele é conectado a uma rede de tubulação e, quando a temperatura em um ambiente atinge um determinado nível, o sprinkler se abre, dispersando água e controlando o fogo.

Como o sprinkler funciona?
Cada sprinkler possui um bulbo térmico ou um link fusível que se rompe quando a
temperatura ao seu redor ultrapassa um limite pré-determinado. Ao se romper, o bulbo libera a água que está pressurizada na tubulação, iniciando o processo de extinção do incêndio.

Quais são os tipos de sprinklers?
Existem diversos tipos de sprinklers, classificados de acordo com a temperatura de
ativação, padrão de descarga e outros fatores. A escolha do tipo de sprinkler depende das características do ambiente a ser protegido.

Quais são as vantagens de um sistema de sprinklers?
Os sistemas de sprinklers oferecem diversas vantagens, como:

  • Detecção e combate rápido ao fogo;
  • Proteção de vidas e patrimônio;
  • Redução de danos materiais;
  • Funcionamento automático;
  • Flexibilidade de instalação.


Qual a importância dos sprinklers?
Os sprinklers são considerados um dos sistemas de combate a incêndio mais eficientes, pois atuam de forma rápida e localizada, controlando o fogo antes que ele se propague e cause grandes danos.

É obrigatório ter sprinklers em todos os edifícios?
A obrigatoriedade de instalação de sprinklers varia de acordo com a legislação de
cada país e com as normas técnicas aplicáveis a cada tipo de edificação. Em muitos casos, a instalação de sprinklers é exigida em edifícios comerciais, industriais e residenciais de grande porte.

Informação adicional

Segmento

Construção Civil
Tipo de sistema: Somente sistemas de tubulação molhada
Área máxima de cobertura: 100 ft2 (9,3 m2); áreas de cobertura maiores são possíveis em alguns casos
Área mínima de cobertura: 64 ft2 (5,8 m2)
Inclinação máxima do teto: 2/12 (9,5°)
Espaçamento máximo: 12 ft (3,7 m) para alturas de edifícios até 30 ft (9,1 m) e 10 ft (3,1 m) para alturas de edifícios maiores que 30 ft (9,1 m), exceto onde permitido de outra forma
Espaçamento mínimo: 8 ft (2,4 m)
Distância entre o defletor e as paredes: Pelo menos 4" (102 mm) até as paredes e não mais que a metade da distância permitida entre sprinklers
Defletor até o topo do armazenamento: Pelo menos 36" (914 mm)
Defletor até o teto: 6-18" (152-457 mm), conforme a norma NFPA 13; 6-14" (152-356 mm) quando utilizados os critérios para aplicações específicas listadas pelo UL para tetos até 48 ft (14,6 m)
Linha de centro da detecção térmica distância entre o elemento e o teto (somente FM): Máx.: 17" (425 mm); mín.: 2" (50 mm) com tetos lisos; mín.: 4" (100 mm) com tetos não lisos
