Switch de Supervisão para Válvula Gaveta

Informação adicional

Segmento

Alimentícia, Automotiva, Aviação, Construção Civil, Hospitalar, Metal mecânica, Mineradora, Óleo e gás, Quimica e Petroquimica, Usinas
Categoria
SKU 9380

Switch de Supervisão para Válvula Gaveta

  • Monitora a posição aberta de uma válvula de gaveta do tipo OS&Y
  • Mantida no lugar por dois parafusos invioláveis que requerem uma ferramenta especial (que é fornecida com cada dispositivo) para serem removidos
  • Interruptor de 3 posições.
Solicitar Orçamento
Baixar o catálogo

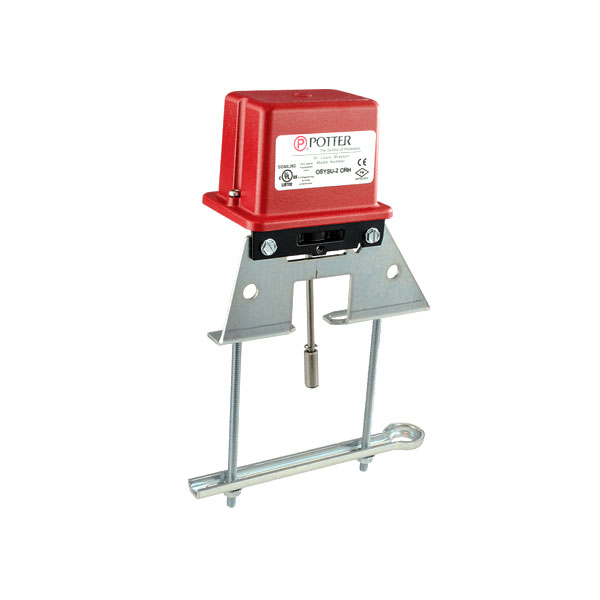

O OSYSU é usado para monitorar a posição aberta de uma válvula de gaveta do tipo OS&Y. Este dispositivo está disponível em dois modelos; o OSYSU-1, contendo um conjunto de contatos SPDT (Forma C) e o OSYSU-2, contendo dois conjuntos de contatos SPDT (Forma C). Esses interruptores são montados convenientemente na maioria das válvulas OS&Y com tamanhos de 2 “a 12” (50 mm a 300 mm).

A tampa é mantida no lugar por dois parafusos invioláveis que requerem uma ferramenta especial para serem removidos. A ferramenta é fornecida com cada dispositivo.

Operação

O OSYSU é um interruptor de 3 posições. A posição central é a posição normal de instalação. Normal é quando a chave está instalada na válvula OS&Y, a válvula está totalmente aberta e a haste de desarme da OSYSU está na ranhura da haste da válvula. Fechar a válvula faz com que a haste de desarme saia da ranhura e ative os interruptores. Remover o OSYSU da válvula faz com que a mola puxe a haste de desarme na outra direção e ativa os interruptores.

Classificado: NEMA 4X
Temperatura de operação: -40°C a 60°C
Peso: 0,73kg
Entradas de conduíte: Duas de Ø 1/2″
Grau de Proteção: IP54
Conexão Elétrica: SPDT
Sincronização: 100% ativa tanto no painel de alarme e quanto local (Simultaneamente)
Aprovações: UL/ULC/FM/MEA
A chave de fluxo, também conhecida como flow switch ou fluxostato, é um componente essencial em sistemas de proteção contra incêndio, especialmente em sistemas de sprinklers. Sua função principal é detectar a presença de fluxo de água nas tubulações, indicando que um incêndio pode estar ocorrendo e acionando o sistema de alarme.

Para que serve?
  • Detecção precoce de incêndios: Ao detectar o fluxo de água, a chave de fluxo indica que um sprinkler foi acionado, o que é um sinal claro de que um incêndio está em andamento
  • Acionamento do alarme: O sinal enviado pela chave de fluxo aciona o alarme de incêndio, alertando as pessoas presentes no local e os bombeiros.
  • Monitoramento do sistema: A chave de fluxo permite monitorar o funcionamento do sistema de sprinklers, garantindo que ele esteja sempre pronto para operar em caso de necessidade.
  • Monitoramento da pressão: O pressostato tem a função de monitorar constantemente a pressão da água dentro do sistema. Ele é ajustado para detectar variações na pressão, tanto para cima quanto para baixo.
  • Acionamento de equipamentos: Quando a pressão da água cai abaixo de um determinado limite pré-estabelecido, o pressostato envia um sinal para acionar equipamentos como:
    • Bombas de incêndio: As bombas são acionadas para aumentar a pressão da água no sistema e garantir um fluxo adequado para o combate ao incêndio.
    • Alarmes: O sinal do pressostato pode acionar alarmes visuais e sonoros, alertando as pessoas sobre a ocorrência de um incêndio e a necessidade de evacuação.
    • Válvulas: Em alguns sistemas, o pressostato pode acionar válvulas para isolar seções específicas da rede, facilitando o combate ao incêndio e evitando o desperdício de água.
O limit switch, ou fim de curso, é um dispositivo elétrico que detecta a posição de um objeto em movimento, neste caso, a posição da haste de uma válvula gaveta. A sua instalação em válvulas gavetas de sistemas de combate a incêndio é fundamental por diversos motivos:

1. Indicação precisa da posição da válvula:
  • Abertura e fechamento: O limit switch indica com precisão se a válvula está totalmente aberta ou fechada, o que é crucial para garantir o funcionamento correto do sistema.
  • Monitoramento remoto: Permite o monitoramento da posição da válvula a distância, através de sistemas de supervisão, oferecendo maior controle e segurança.
2. Integração com sistemas de controle:
  • Automatização: O sinal do limit switch pode ser integrado a sistemas de controle automáticos
  • Interligação com outros equipamentos: Permite a interligação com outros equipamentos do sistema de combate a incêndio, como bombas, alarmes e sistemas de detecção, proporcionando uma maior eficiência e segurança.
3. Registro de eventos:
  • Histórico de funcionamento: O sinal do limit switch pode ser registrado em sistemas de supervisão, gerando um histórico do funcionamento da válvula, o que facilita a manutenção e a análise de falhas.
  • Conformidade com normas: O registro dos eventos auxilia na demonstração de conformidade com as normas técnicas e regulamentações aplicáveis.
4. Aumento da segurança:
  • Prevenção de falhas: Ao monitorar a posição da válvula, o limit switch contribui para a prevenção de falhas e mau funcionamento do sistema.

Product details


O que é um hidrante de incêndio?
Um hidrante de incêndio é uma conexão à rede de água da cidade, geralmente localizada em locais estratégicos como ruas e avenidas. Ele fornece um ponto de acesso rápido à água para o combate a incêndios, através da conexão de mangueiras e equipamentos de combate a incêndio.

Onde os hidrantes são instalados?
A localização dos hidrantes é definida com base em critérios técnicos e legais, levando em consideração a densidade populacional, o tipo de ocupação, a distância entre os edifícios e a capacidade da rede de distribuição de água. Geralmente, são instalados em locais de fácil acesso, como calçadas e canteiros centrais.

Quando Instalar Hidrantes em Edificações?
A obrigatoriedade da instalação de hidrantes em edifícios varia de acordo com a legislação de cada localidade e as características específicas da edificação. No entanto, algumas diretrizes gerais podem ser consideradas:

Fatores que influenciam a necessidade de instalação:

  • Área construída: A maioria das legislações estabelece um limite mínimo de área construída para exigir a instalação de hidrantes. Por exemplo, no Brasil, muitas legislações estaduais exigem hidrantes em edificações com mais de 750m².
  • Altura da edificação: Edificações com altura superior a um determinado limite também podem ser obrigadas a ter sistema de hidrantes
  • Ocupação: Edificações com ocupação de risco, como indústrias, hospitais e escolas, geralmente possuem requisitos mais rigorosos em relação à proteção contra incêndio, incluindo a instalação de hidrantes.
  • Risco de incêndio: A natureza dos materiais utilizados na construção e os processos realizados no interior da edificação também influenciam a necessidade de hidrantes.


Quais são os tipos de mangueira de incêndio no Brasil?
No Brasil, as mangueiras de incêndio são classificadas de acordo com a norma técnica ABNT NBR 11861, que estabelece os requisitos mínimos para esses equipamentos. Essa classificação é fundamental para garantir a qualidade e a eficiência das mangueiras em situações de emergência.

Os principais tipos de mangueiras de incêndio encontradas no Brasil são:

  • Tipo 1: São as mangueiras mais leves e simples, geralmente utilizadas em condomínios residenciais. Possuem um diâmetro de 1 1/2″ e são ideais para aplicações que não exigem alta pressão ou resistência a produtos químicos.
  • Tipo 2: Indicadas para uso em comércios, indústrias e pelo Corpo de Bombeiros, possuem maior resistência e são capazes de suportar pressões mais elevadas.
  • Tipo 3: Conhecida como mangueira dupla capa, em casos onde é necessário uma maior resistência à abrasão.
  • Tipo 4: Possuem alta resistência à abrasão e ao contato com superfícies quentes, sendo indicadas para uso em indústrias com condições mais severas.
  • Tipo 5: São as mangueiras mais resistentes, com alta resistência à abrasão, produtos químicos e superfícies quentes. Utilizadas em indústrias com processos químicos agressivos.

Informação adicional

Segmento

Alimentícia, Automotiva, Aviação, Construção Civil, Hospitalar, Metal mecânica, Mineradora, Óleo e gás, Quimica e Petroquimica, Usinas
Classificado: NEMA 4X
Temperatura de operação: -40°C a 60°C
Peso: 0,73kg
Entradas de conduíte: Duas de Ø 1/2"
Grau de Proteção: IP54
Conexão Elétrica: SPDT
Sincronização: 100% ativa tanto no painel de alarme e quanto local (Simultaneamente)
Aprovações: UL/ULC/FM/MEA
