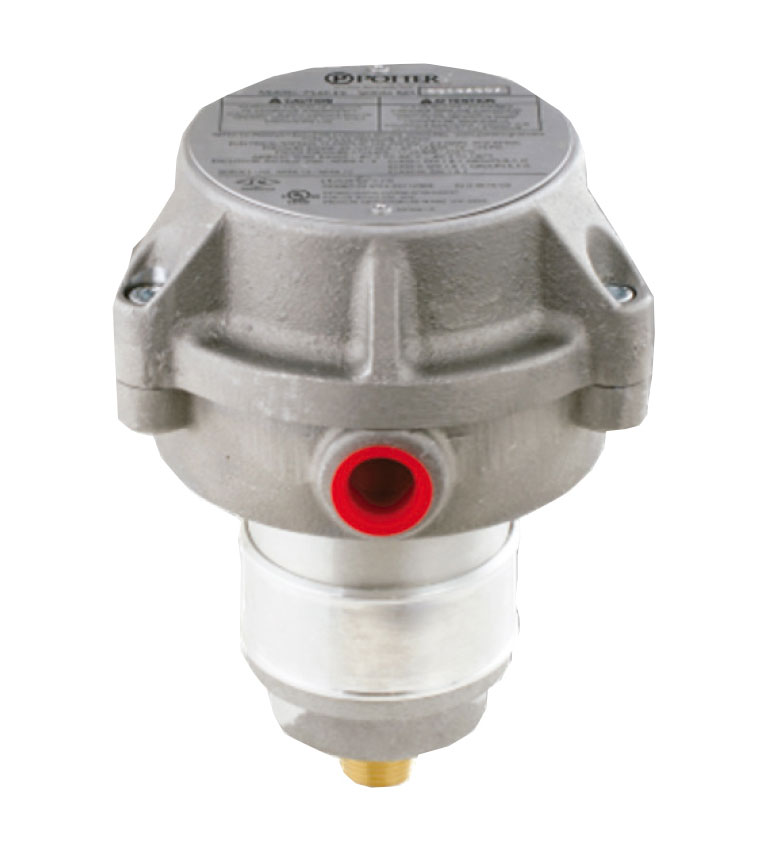

Pressostato à prova de explosão modelo PS40-EX

  • Projetado principalmente para detectar um aumento e/ou diminuição da pressão normal de sistemas automáticos de sprinklers em locais perigosos
  • Recomenda-se o uso de um Potter BVL para facilitar o ajuste e teste do pressostato
  • Em atendimento à NFPA 13, 13D, 13R, 72
  • A tampa incorpora um fixador resistente à violação que requer uma chave especial para remoção. Uma chave é fornecida com cada dispositivo.

O pressostato Potter PS40-EX é projetado principalmente para detectar um aumento e/ou diminuição da pressão normal de sistemas automáticos de sprinklers em locais perigosos.

Aplicação

As aplicações típicas são: Sistemas de tubulação seca, sistemas de controle de pré-ação de ar/nitrogênio, tanques de pressão, suprimentos de ar e água. O pressostato PS40-EX é ajustado de fábrica para 40 PSI (2,8 BAR) de pressão normal do sistema.

Ajustes e testes

NOTA: O teste do PS40-EX poderá ativar outros dispositivos conectados ao sistema.

O funcionamento do pressostato deve ser testado após a conclusão da instalação e periodicamente de acordo com os códigos e normas locais, nacionais e NFPA aplicáveis e/ou a autoridade com jurisdição (o fabricante recomenda trimestralmente ou com maior frequência).

Recomenda-se o uso de um Potter BVL para facilitar o ajuste e teste do pressostato PS40-EX. Quando uma BVL (válvula de purga) é usada, a pressão para o interruptor pode ser isolada e eliminada pela porta de exaustão na BVL sem afetar a pressão de supervisão de todo o sistema.

O ponto de operação do pressostato PS40-EX pode ser ajustado para qualquer ponto entre 69 kPA/.69 BAR/10 PSI a 1207 kPA/12.07 BAR/175 PSI girando o(s) botão(s) de ajuste no sentido horário para elevar o ponto de atuação e no sentido anti-horário para baixar o ponto de atuação. Cada chave pode ser ajustada independentemente para atuar em qualquer ponto da faixa de ajuste da chave. Se a pressão precisar ser ajustada a partir dos ajustes de fábrica, ajuste a pressão do sistema para o ponto de atuação desejado. Use um ohmímetro no contato apropriado (COM e NC para diminuir a pressão e COM e NO para aumentar a pressão). Ajustar o botão serrilhado até que o medidor mude de estado. Nesse ponto, o interruptor é ajustado para essa pressão em particular. Os ajustes finais devem ser feitos com um manômetro de pressão.

A posição da parte superior do botão de ajuste transversal à escala impressa no suporte do pressostato pode ser usada para fornecer uma referência visual aproximada do ajuste do pressostato.

Condições especiais para o uso seguro

As dimensões das juntas à prova de fogo são diferentes do mínimo ou máximo especificado na Tabela 2 da EN 60079-1:2007. Os pressostatos são marcados com um “x” e o desenho do fabricante no. 1350402 detalham as dimensões das juntas à prova de fogo.

Sistema seco: sinal de supervisão (ar baixo/alto)

Conecte o PS40-EX à tubulação da válvula de tubulação seca no lado de qualquer válvula de fechamento ou de retenção na linha de alimentação da válvula de tubulação seca de ar/gás de supervisão conectada ao DPV. Uma válvula de purga modelo BVL da marca Potter ou equivalente deve ser conectada entre a linha de ar e o dispositivo para fornecer um meio de testar o funcionamento da chave supervisora. (Somente ar baixo) Para testar o ajuste alto, a pressão do sistema deve ser aumentada para operar o dispositivo de supervisão.

Terminal de ligação do interruptor Aplicação típica de sprinklers

Dimensões: 152mm de diâmetro x 178mm de altura
Invólucro: Alumínio fundido
Conexão: ½” NPT
Configuração de fábrica: Um interruptor opera com a pressão decrescente: 206kPA/2.1 BAR/30 PSI e um interruptor opera com o aumento de pressão: 344kPA/3.5 BAR/50 PSI
Faixa de pressão: 69kPA/.69BAR/10PSI à 1207kPA/12.07BAR/175PSI
Diferencial máximo: 14kPA/.14 BAR/2 PSI à 138kPA/1.38 BAR/20PSI – 34kPA/.34BAR/5PSI à 1207kPA/12.07BAR/175PSI
Pressão máxima do sistema: 2068kPA/20.68 BAR/300 PSI
Classificações de contato do interruptor: Dois sets de SPDT (Form C) 15,0 Amps a 125/250 VAC e 2,0 Amps a 30 VDC
Entrada do Conduíte: Abertura do conduto fêmea de 1/2″ NPT. Para manter a proteção de componentes tipo “d” use um dispositivo de vedação de conduítes de componentes Ex.
Especifições Ambientais: Para uso em locais perigosos classificados pelo CENELEC: Ex db IIB T6 Gb. Classe I: Div 1 Grupos B, C, D Classe II: Div. 1 Grupos E, F, G, Classe III: Div. 1
Classificação de fechamento: IP66/NEMA 4,9
Classificação de temperatura: -40°C à 60°C (-40°F à 140°F)
A chave de fluxo, também conhecida como flow switch ou fluxostato, é um componente essencial em sistemas de proteção contra incêndio, especialmente em sistemas de sprinklers. Sua função principal é detectar a presença de fluxo de água nas tubulações, indicando que um incêndio pode estar ocorrendo e acionando o sistema de alarme.

Para que serve?
  • Detecção precoce de incêndios: Ao detectar o fluxo de água, a chave de fluxo indica que um sprinkler foi acionado, o que é um sinal claro de que um incêndio está em andamento
  • Acionamento do alarme: O sinal enviado pela chave de fluxo aciona o alarme de incêndio, alertando as pessoas presentes no local e os bombeiros.
  • Monitoramento do sistema: A chave de fluxo permite monitorar o funcionamento do sistema de sprinklers, garantindo que ele esteja sempre pronto para operar em caso de necessidade.
  • Monitoramento da pressão: O pressostato tem a função de monitorar constantemente a pressão da água dentro do sistema. Ele é ajustado para detectar variações na pressão, tanto para cima quanto para baixo.
  • Acionamento de equipamentos: Quando a pressão da água cai abaixo de um determinado limite pré-estabelecido, o pressostato envia um sinal para acionar equipamentos como:
    • Bombas de incêndio: As bombas são acionadas para aumentar a pressão da água no sistema e garantir um fluxo adequado para o combate ao incêndio.
    • Alarmes: O sinal do pressostato pode acionar alarmes visuais e sonoros, alertando as pessoas sobre a ocorrência de um incêndio e a necessidade de evacuação.
    • Válvulas: Em alguns sistemas, o pressostato pode acionar válvulas para isolar seções específicas da rede, facilitando o combate ao incêndio e evitando o desperdício de água.
O limit switch, ou fim de curso, é um dispositivo elétrico que detecta a posição de um objeto em movimento, neste caso, a posição da haste de uma válvula gaveta. A sua instalação em válvulas gavetas de sistemas de combate a incêndio é fundamental por diversos motivos:

1. Indicação precisa da posição da válvula:
  • Abertura e fechamento: O limit switch indica com precisão se a válvula está totalmente aberta ou fechada, o que é crucial para garantir o funcionamento correto do sistema.
  • Monitoramento remoto: Permite o monitoramento da posição da válvula a distância, através de sistemas de supervisão, oferecendo maior controle e segurança.
2. Integração com sistemas de controle:
  • Automatização: O sinal do limit switch pode ser integrado a sistemas de controle automáticos
  • Interligação com outros equipamentos: Permite a interligação com outros equipamentos do sistema de combate a incêndio, como bombas, alarmes e sistemas de detecção, proporcionando uma maior eficiência e segurança.
3. Registro de eventos:
  • Histórico de funcionamento: O sinal do limit switch pode ser registrado em sistemas de supervisão, gerando um histórico do funcionamento da válvula, o que facilita a manutenção e a análise de falhas.
  • Conformidade com normas: O registro dos eventos auxilia na demonstração de conformidade com as normas técnicas e regulamentações aplicáveis.
4. Aumento da segurança:
  • Prevenção de falhas: Ao monitorar a posição da válvula, o limit switch contribui para a prevenção de falhas e mau funcionamento do sistema.

Product details


O que é um hidrante de incêndio?
Um hidrante de incêndio é uma conexão à rede de água da cidade, geralmente localizada em locais estratégicos como ruas e avenidas. Ele fornece um ponto de acesso rápido à água para o combate a incêndios, através da conexão de mangueiras e equipamentos de combate a incêndio.

Onde os hidrantes são instalados?
A localização dos hidrantes é definida com base em critérios técnicos e legais, levando em consideração a densidade populacional, o tipo de ocupação, a distância entre os edifícios e a capacidade da rede de distribuição de água. Geralmente, são instalados em locais de fácil acesso, como calçadas e canteiros centrais.

Quando Instalar Hidrantes em Edificações?
A obrigatoriedade da instalação de hidrantes em edifícios varia de acordo com a legislação de cada localidade e as características específicas da edificação. No entanto, algumas diretrizes gerais podem ser consideradas:

Fatores que influenciam a necessidade de instalação:

  • Área construída: A maioria das legislações estabelece um limite mínimo de área construída para exigir a instalação de hidrantes. Por exemplo, no Brasil, muitas legislações estaduais exigem hidrantes em edificações com mais de 750m².
  • Altura da edificação: Edificações com altura superior a um determinado limite também podem ser obrigadas a ter sistema de hidrantes
  • Ocupação: Edificações com ocupação de risco, como indústrias, hospitais e escolas, geralmente possuem requisitos mais rigorosos em relação à proteção contra incêndio, incluindo a instalação de hidrantes.
  • Risco de incêndio: A natureza dos materiais utilizados na construção e os processos realizados no interior da edificação também influenciam a necessidade de hidrantes.


Quais são os tipos de mangueira de incêndio no Brasil?
No Brasil, as mangueiras de incêndio são classificadas de acordo com a norma técnica ABNT NBR 11861, que estabelece os requisitos mínimos para esses equipamentos. Essa classificação é fundamental para garantir a qualidade e a eficiência das mangueiras em situações de emergência.

Os principais tipos de mangueiras de incêndio encontradas no Brasil são:

  • Tipo 1: São as mangueiras mais leves e simples, geralmente utilizadas em condomínios residenciais. Possuem um diâmetro de 1 1/2″ e são ideais para aplicações que não exigem alta pressão ou resistência a produtos químicos.
  • Tipo 2: Indicadas para uso em comércios, indústrias e pelo Corpo de Bombeiros, possuem maior resistência e são capazes de suportar pressões mais elevadas.
  • Tipo 3: Conhecida como mangueira dupla capa, em casos onde é necessário uma maior resistência à abrasão.
  • Tipo 4: Possuem alta resistência à abrasão e ao contato com superfícies quentes, sendo indicadas para uso em indústrias com condições mais severas.
  • Tipo 5: São as mangueiras mais resistentes, com alta resistência à abrasão, produtos químicos e superfícies quentes. Utilizadas em indústrias com processos químicos agressivos.

Informação adicional

Segmento

Construção Civil, Mineradora, Óleo e gás, Quimica e Petroquimica


Dimensões: 152mm de diâmetro x 178mm de altura
Invólucro: Alumínio fundido
Conexão: ½” NPT
Configuração de fábrica: Um interruptor opera com a pressão decrescente: 206kPA/2.1 BAR/30 PSI e um interruptor opera com o aumento de pressão: 344kPA/3.5 BAR/50 PSI
Faixa de pressão: 69kPA/.69BAR/10PSI à 1207kPA/12.07BAR/175PSI
Diferencial máximo: 14kPA/.14 BAR/2 PSI à 138kPA/1.38 BAR/20PSI - 34kPA/.34BAR/5PSI à 1207kPA/12.07BAR/175PSI
Pressão máxima do sistema: 2068kPA/20.68 BAR/300 PSI
Classificações de contato do interruptor: Dois sets de SPDT (Form C) 15,0 Amps a 125/250 VAC e 2,0 Amps a 30 VDC
Entrada do Conduíte: Abertura do conduto fêmea de 1/2" NPT. Para manter a proteção de componentes tipo "d" use um dispositivo de vedação de conduítes de componentes Ex.
Especifições Ambientais: Para uso em locais perigosos classificados pelo CENELEC: Ex db IIB T6 Gb. Classe I: Div 1 Grupos B, C, D Classe II: Div. 1 Grupos E, F, G, Classe III: Div. 1
Classificação de fechamento: IP66/NEMA 4,9
Classificação de temperatura: -40°C à 60°C (-40°F à 140°F)

Produtos Relacionados

Você também pode gostar de…

Sku: 9380
Categories:

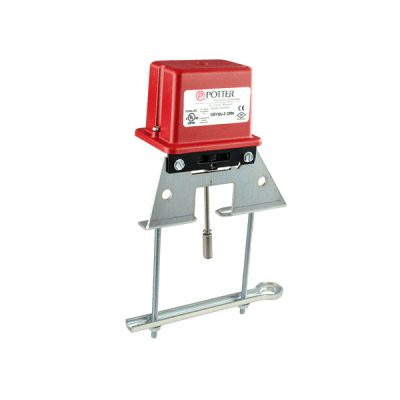

Switch de Supervisão para Válvula Gaveta
